MessagePosté le: Lun 20 Mar 2017 - 17:11    Sujet du message: Electricité et W800 Répondre en citant

Hello,

Je vais installer un support de plaque déporté LSL, donc avec LED pour la plaque + clignotant 3 en 1 à la place des poignées passagers.

Ma question est de savoir sur quoi je peux me reprendre pour alimenter la Led de la plaque d'imat? Et si il n'y a pas de problème au fait que ce soit une led? Pareil pour ce qui est des cligno/feux stop qui seront à LED, cela va t'il poser problème?

Merci Smile
Revenir en haut
Publicité






MessagePosté le: Lun 20 Mar 2017 - 17:11    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
diabolo
Membre

Hors ligne

Inscrit le: 02 Oct 2015
Messages: 198
Localisation: Yvelines
Masculin
Moto: 500 xt (81) - 125 xl
Proprio W800: Je possède une W800

MessagePosté le: Lun 20 Mar 2017 - 17:46    Sujet du message: Electricité et W800 Répondre en citant

Bonjour,

Aucun souci pour tes LED: feu de position, feu STOP et éclairage de plaque...
Par contre tu vas avoir un souci avec les clignotants... la centrale va détecter une sous consommation électrique et cela va clignoter très vite (comme pour te signaler une ampoule HS). Tu dois changer la centrale clignotante pour une qui tolère les LED.

Pour ton éclairage de plaque tu tires un nouveau fil en partant du fil de feu arrière...

Mets nous des photos quand tu aura fait ta modif Wink


L'éternité c'est très long... Surtout sur la fin... (W.A)
Revenir en haut
Pierrot
Membre

Hors ligne

Inscrit le: 24 Juil 2016
Messages: 29
Localisation: Paris
Masculin

MessagePosté le: Lun 20 Mar 2017 - 18:03    Sujet du message: Electricité et W800 Répondre en citant

Merci pour ta réponse diabolo! Pour ce qui est de la centrale clignotante ou ce trouve t'elle? et ou puis-je en acheter une compatible? Je ne suis pas au top pour ce qui est de l'électrique... Wink

Pour l'éclairage de plaque en gros je reprend le fil des feux de position? Mais qui servira aussi pour les cligno. c'est bien ça?

Je met des photos des que j'ai fini tout ça!
Revenir en haut
diabolo
Membre

Hors ligne

Inscrit le: 02 Oct 2015
Messages: 198
Localisation: Yvelines
Masculin
Moto: 500 xt (81) - 125 xl
Proprio W800: Je possède une W800

MessagePosté le: Lun 20 Mar 2017 - 19:16    Sujet du message: Electricité et W800 Répondre en citant

Oui pour l'éclairage de plaque tu prends le jus sur le fil du feu de position (le rouge je crois)
Pour les clignos ceux sont d'autres fils (de mémoire gris pour le droit et vert pour le gauche)... Ne pas oublier la masse... certains clignos sont vendus sans câble de masse car elle est faite par la fixation...

La centrale cligno se trouve sous l'ECU... sous la selle... As-tu le manuel atelier ?

Je viens de te l'envoyer en MP


L'éternité c'est très long... Surtout sur la fin... (W.A)
Revenir en haut
Pierrot
Membre

Hors ligne

Inscrit le: 24 Juil 2016
Messages: 29
Localisation: Paris
Masculin

MessagePosté le: Lun 20 Mar 2017 - 19:27    Sujet du message: Electricité et W800 Répondre en citant

Parfait merci pour tout Diabolo! Je vais faire les modifs cette semaine! J'envoi des photos très vite! Smile
Revenir en haut
bobbybob
Membre

Hors ligne

Inscrit le: 18 Sep 2011
Messages: 527
Localisation: strasbourg
Masculin
Moto: w650

MessagePosté le: Mar 21 Mar 2017 - 10:18    Sujet du message: Electricité et W800 Répondre en citant

Il me semble avoir vu chez GMP des câbles avec cosses et résistance (je connais pas le terme exact) qui évite de changer la centrale !
Revenir en haut
GAAAAAZ
Modérateur

Hors ligne

Inscrit le: 08 Avr 2014
Messages: 1 857
Localisation: TOULON
Masculin
Moto: XT500 650 Dominato
Proprio W800: Je possède une W800

MessagePosté le: Mar 21 Mar 2017 - 11:55    Sujet du message: Electricité et W800 Répondre en citant

Tu as ce petit Tuto qui pourrait t'aider :
[Tuto] Connecter un feu arrière + clignotants
Okay


Ma W800
Revenir en haut
Pierrot
Membre

Hors ligne

Inscrit le: 24 Juil 2016
Messages: 29
Localisation: Paris
Masculin

MessagePosté le: Mar 21 Mar 2017 - 13:38    Sujet du message: Electricité et W800 Répondre en citant

Super! Merci gaaaaaz! J'ai trouvé ça chez GMP http://www.gmp-classic.com/feux-phares-clignotants-commodos-electricite-support-avertisseur_689_centrale-clignotants_centrale-speciale-clignotant-a-led__gmp33844.html pas encore trouvé les câbles avec résistance Smile
Revenir en haut
GAAAAAZ
Modérateur

Hors ligne

Inscrit le: 08 Avr 2014
Messages: 1 857
Localisation: TOULON
Masculin
Moto: XT500 650 Dominato
Proprio W800: Je possède une W800

MessagePosté le: Mar 21 Mar 2017 - 15:11    Sujet du message: Electricité et W800 Répondre en citant

Vérifie ta centrale, je ne me souviens plus si on a une centrale deux ou trois broches.
Il existe aussi des centrales vendue avec le connecteur dont est équipé notre moto, ce qui évite d'avoir à changer les broches. Je crois que j'avais acheté la mienne chez LSL, il me semble. Mais c'est plus cher. Chez GMP, c'est toujours des prix intéressants.


Ma W800
Revenir en haut
Pierrot
Membre

Hors ligne

Inscrit le: 24 Juil 2016
Messages: 29
Localisation: Paris
Masculin

MessagePosté le: Mar 21 Mar 2017 - 21:19    Sujet du message: Electricité et W800 Répondre en citant

Okay je vais essayer de regarder ça! Peut-être est-ce celle-ci que tu avais vu chez LSL?
Revenir en haut
GAAAAAZ
Modérateur

Hors ligne

Inscrit le: 08 Avr 2014
Messages: 1 857
Localisation: TOULON
Masculin
Moto: XT500 650 Dominato
Proprio W800: Je possède une W800

MessagePosté le: Mer 22 Mar 2017 - 09:30    Sujet du message: Electricité et W800 Répondre en citant

La référence était Blinkrelais LED-100W (V720BD01) 24,95€
je ne sais pas si elle existe encore. spécifique à la connectique Kawa.


Ma W800
Revenir en haut
Pierrot
Membre

Hors ligne

Inscrit le: 24 Juil 2016
Messages: 29
Localisation: Paris
Masculin

MessagePosté le: Mer 22 Mar 2017 - 16:19    Sujet du message: Electricité et W800 Répondre en citant

Super! merci beaucoup Gaaaaaz! Je l'ai retrouvé sur le site LSL! Smile
Revenir en haut
Pierrot
Membre

Hors ligne

Inscrit le: 24 Juil 2016
Messages: 29
Localisation: Paris
Masculin

MessagePosté le: Lun 27 Mar 2017 - 21:45    Sujet du message: Electricité et W800 Répondre en citant

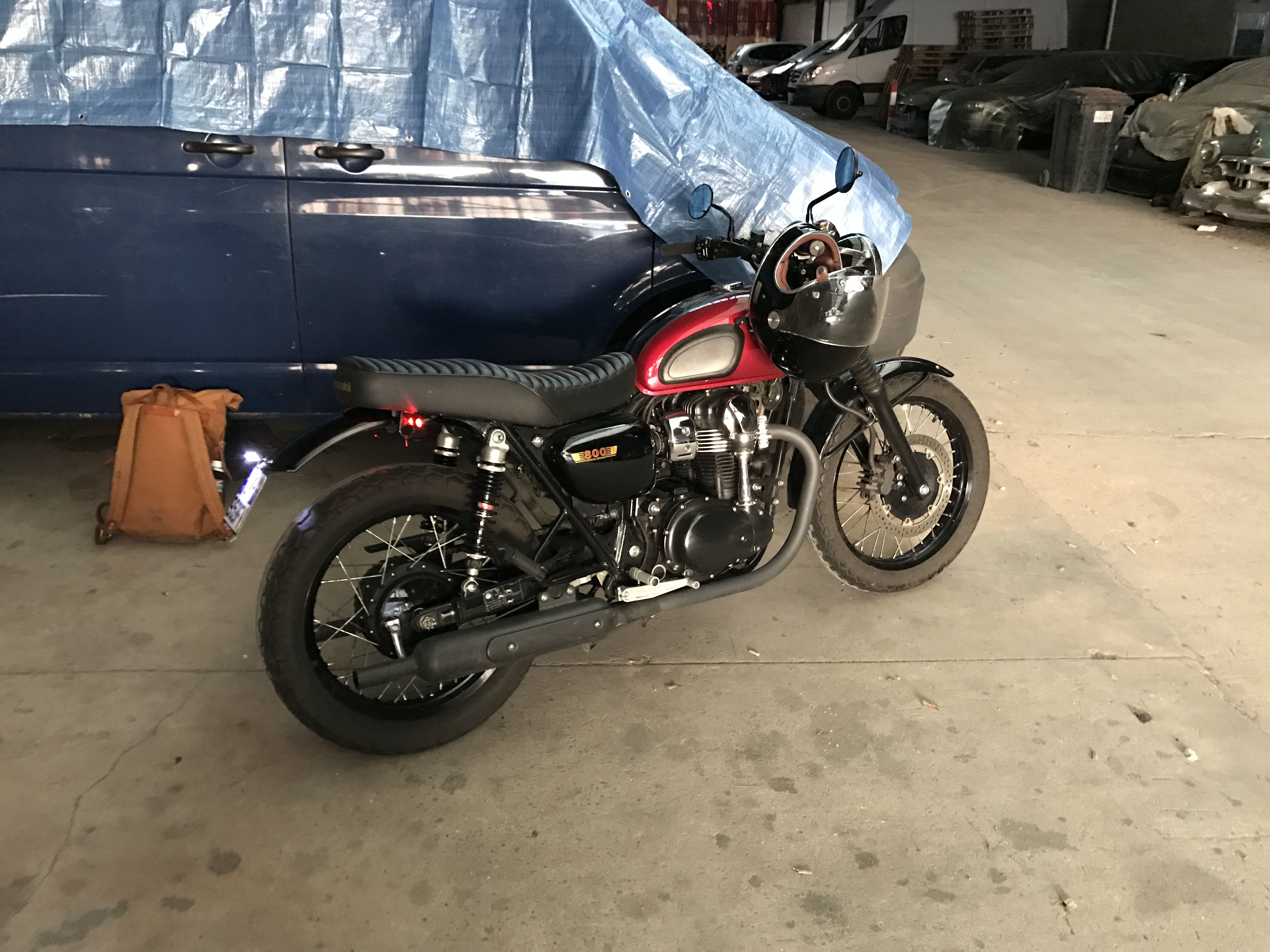

Voila une petite photo de la modif arrière Smile
Revenir en haut
Vertigo
Membre

Hors ligne

Inscrit le: 12 Sep 2014
Messages: 643
Localisation: Luxembourg
Masculin
Moto: W650

MessagePosté le: Mar 28 Mar 2017 - 02:58    Sujet du message: Electricité et W800 Répondre en citant

L'éclaire-plaque permettra aux pandores de mieux voir l'état du pneu arrière Very Happy
Okay


Le temps ride la peau des hommes et polit celle des pneus.
(P. Morand)
Revenir en haut
GAAAAAZ
Modérateur

Hors ligne

Inscrit le: 08 Avr 2014
Messages: 1 857
Localisation: TOULON
Masculin
Moto: XT500 650 Dominato
Proprio W800: Je possède une W800

MessagePosté le: Mar 28 Mar 2017 - 08:23    Sujet du message: Electricité et W800 Répondre en citant

Very Happy
Sinon c'est nickel, bravo!
