Bonjour à tous,

Mieux qu'un long discours, des photos :

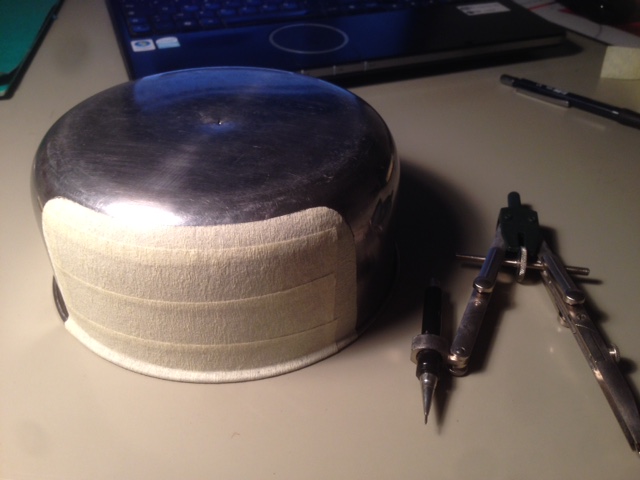

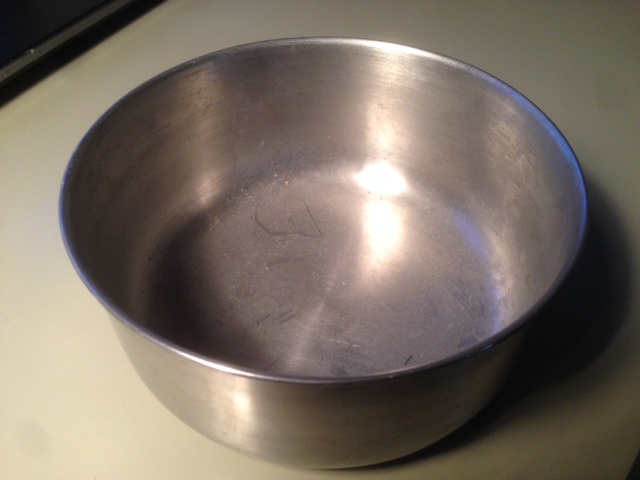

Gamelle en inox d'un diamètre de 17 cm (respecte bien la courbure d'origine, hauteur 7 cm (préférer 9 cm afin de dissimuler d'avantage le "fouilli"). Plus la gamelle sera échancrée mieux le rendu du galbe, vers l'arrière, sera sur la machine.

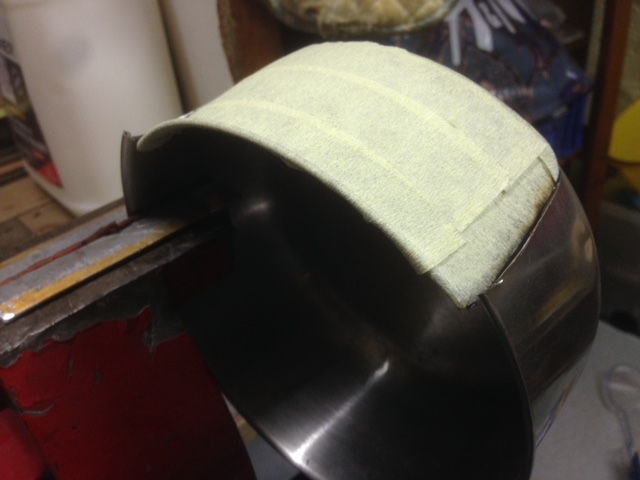

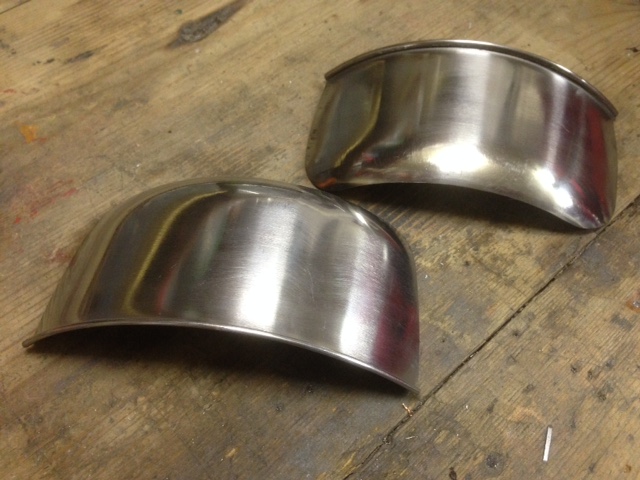

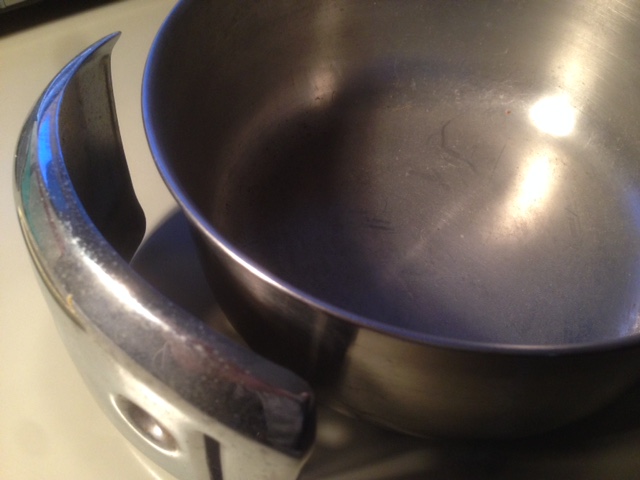

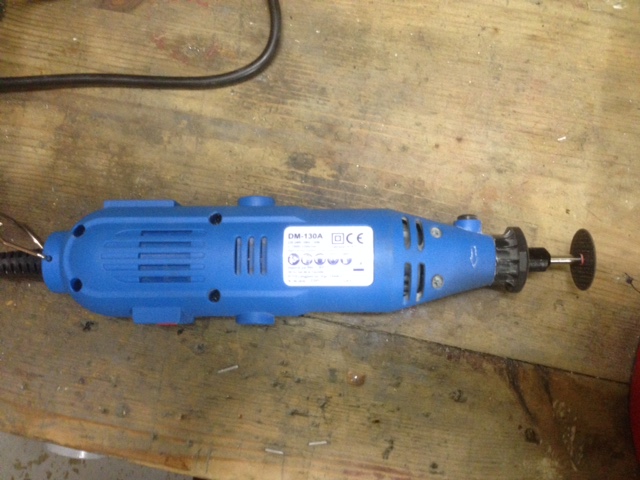

Gabarit, découpe, polissage.

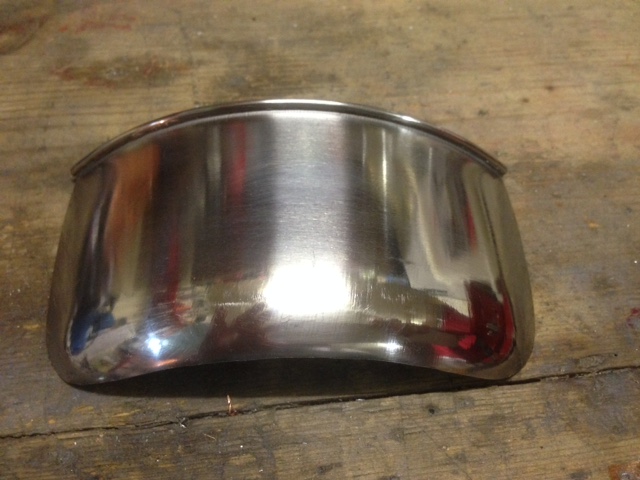

Réaliser deux pièces identiques.

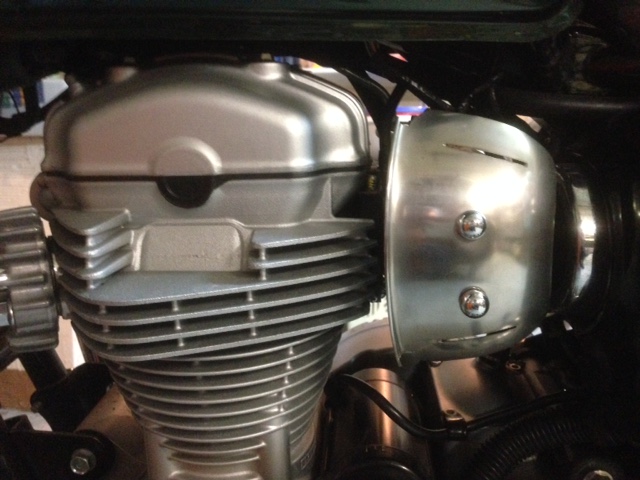

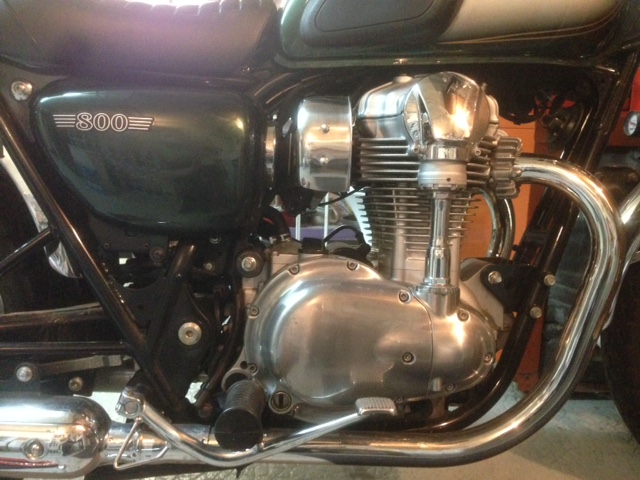

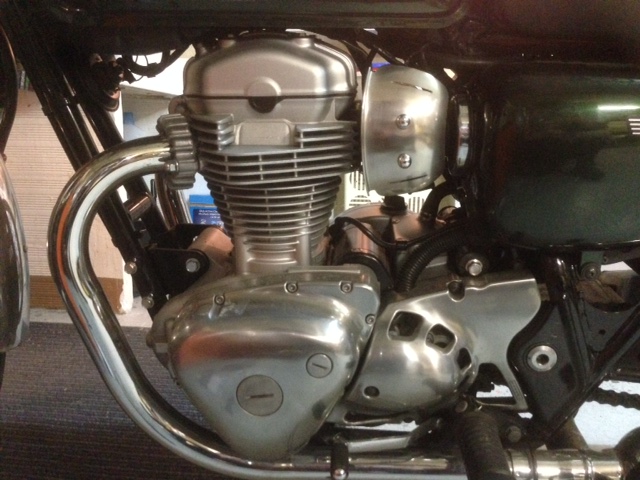

Résultat gauche.

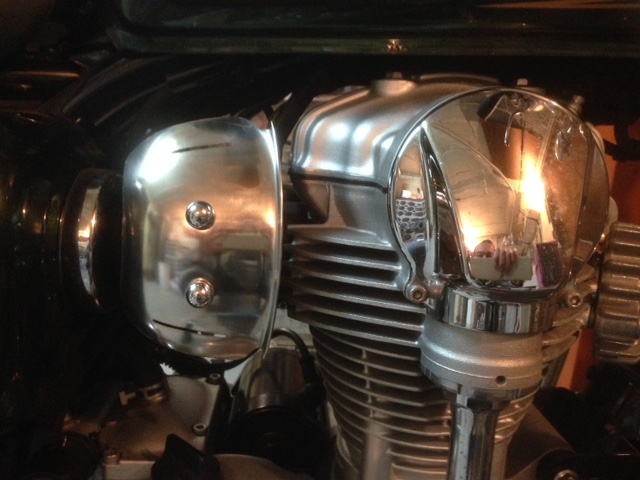

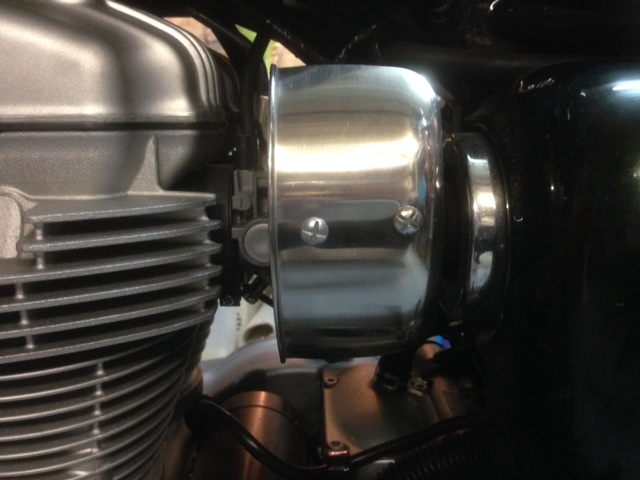

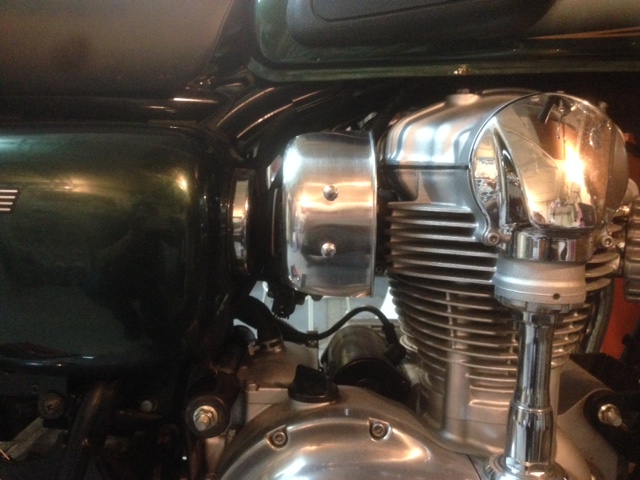

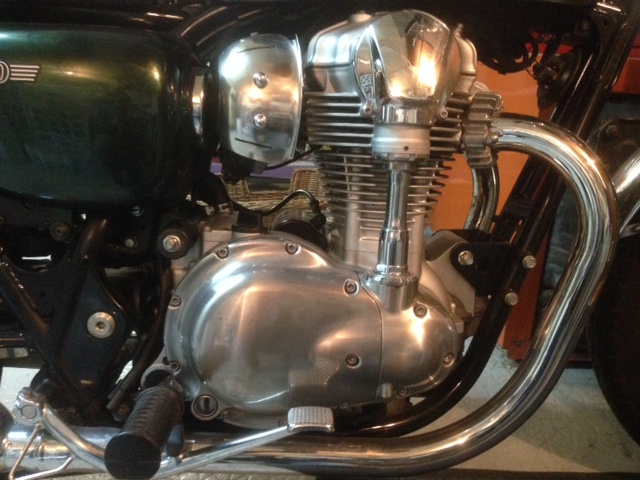

Résultat droite.

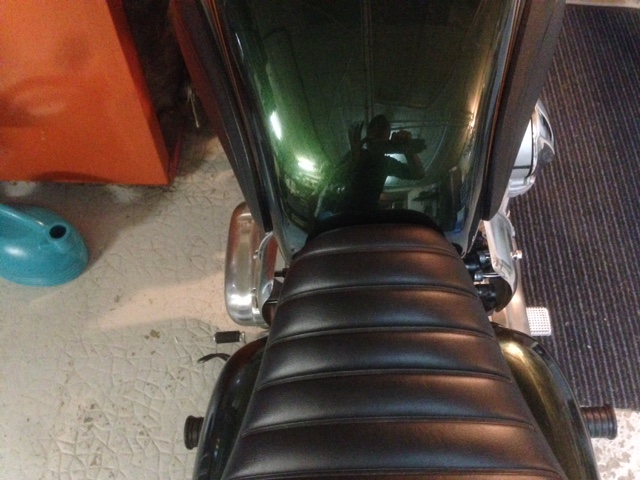

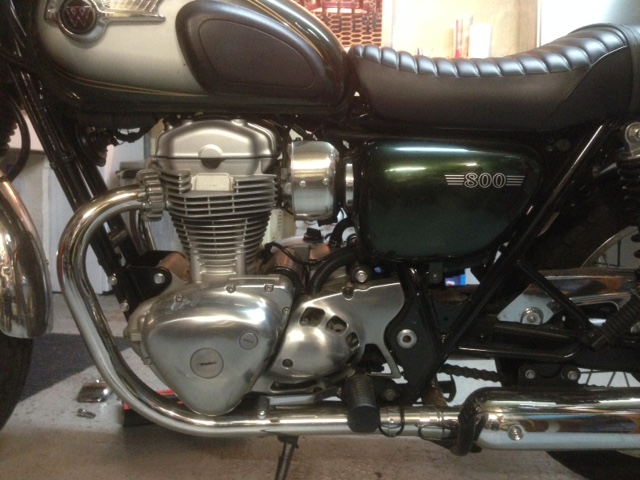

Vue de dessus.


C'était un premier essai. Pas mal mais pas encore satisfaisant. Les vis à droites sont verticales et à gauche horizontales et non identiques (et non alignées sur la platine d'origine...). Préférant les vis horizontales (qui sont aussi plus faciles à serrer sans déformer le cache), je fabriquerai une entretoise à droite afin de visser le cache droit avec deux vis horizontales. Je prendrai aussi une gamelle plus haute de 2 cm et j'utiliserai les mêmes vis sur les deux caches.
Attention au cache de gauche dont les entretoises doivent être bien longues afin que le cache ne perturbe pas le starter automatique.
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Jeu 23 Nov 2017 - 20:28    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
GéGé
Membre

Hors ligne

Inscrit le: 06 Fév 2017
Messages: 314
Localisation: Corse
Masculin
Moto: SR500,XS750,CB350,DT
Proprio W800: Je possède une W800

MessagePosté le: Jeu 23 Nov 2017 - 21:02    Sujet du message: cache fouilli injecteurs maison Répondre en citant

Chapeau l'artiste !
Du travail de pro, il fallait y penser à la gamelle inox.
Il n'y a que le modèle de vis à changer....


Une place pour chaque chose !
Revenir en haut
Vroom
Modérateur

Hors ligne

Inscrit le: 10 Nov 2012
Messages: 2 431
Localisation: Ile de France
Masculin
Proprio W800: Je possède une W800

MessagePosté le: Jeu 23 Nov 2017 - 21:14    Sujet du message: cache fouilli injecteurs maison Répondre en citant

tout est dit et évidemment bien fait... Smile
Revenir en haut
bobbybob
Membre

Hors ligne

Inscrit le: 18 Sep 2011
Messages: 538
Localisation: strasbourg
Masculin
Moto: w650

MessagePosté le: Jeu 23 Nov 2017 - 21:59    Sujet du message: cache fouilli injecteurs maison Répondre en citant

J’adore !👍👍👍👍👍
Revenir en haut
Hibou
Membre

Hors ligne

Inscrit le: 13 Aoû 2015
Messages: 213
Localisation: Beaumont le Roger
Masculin
Moto: scooter Motoconfort
Proprio W800: Je possède une W800

MessagePosté le: Ven 24 Nov 2017 - 09:30    Sujet du message: cache fouilli injecteurs maison Répondre en citant

Très beau boulot! Et comme ça si je vois cette Werte garée quelque part dans notre belle Normandie, je saurais à qui elle est Wink

Pour les vis, perso j'ai mis des tiges filetées à la place des vis d'origine et je tiens le cahe-fouilli avec des écrous borgnes, le rendu est sympa mais bien sûr tout est affaire de goût!





"Ne craignez pas d'être lent,
craignez seulement d'être à l'arrêt."
Revenir en haut
Jean-Michel Homo
Membre

Hors ligne

Inscrit le: 24 Juin 2012
Messages: 33
Localisation: ROUEN
Masculin
Moto: Kawasaki W800
Proprio W800: Je possède une W800

MessagePosté le: Ven 24 Nov 2017 - 11:25    Sujet du message: cache fouilli injecteurs maison Répondre en citant

Plus grand c'est bien aussi, mais je trouve que ton cache est un peu trop à gauche, non ?

Oui, un des problèmes, c'est les vis en plus à gauche elles sont décalées. Je ne comprends pas ces choix chez Kawasaki ? Serait-ce délibéré afin que les capteurs soit bien aérés ?
C'était un premier essai pour moi, je vais refaire des caches et surtout des supports droite et gauche afin que les caches soient parfaitement symétriques. Pour les vis, je vais opter pour des caches vis chromés.

Revenir en haut
Visiter le site web du posteur
Hibou
Membre

Hors ligne

Inscrit le: 13 Aoû 2015
Messages: 213
Localisation: Beaumont le Roger
Masculin
Moto: scooter Motoconfort
Proprio W800: Je possède une W800

MessagePosté le: Ven 24 Nov 2017 - 11:51    Sujet du message: cache fouilli injecteurs maison Répondre en citant

Un peu trop à gauche, (ou vers le cylindre) ? Oui peut-être un peu, mais en le mettant plus vers l'arrière, il cache moins bien le "fouilli".
En fait, c'était pour moi aussi le "proto" (formé et découpé dans une tôle d'alu) ça ne fait que deux ans qu'il attend que je trouve le temps et la casserole inox pour faire plus mieux Mr. Green

Et oui, la dyssimétrie est étonnante, perso ça ne me gêne pas (j'ai gardé le cache d'origine coté droit), mais je comprends que l'on puisse aimer que tout soit identique des deux cotés.


"Ne craignez pas d'être lent,
craignez seulement d'être à l'arrêt."
Revenir en haut
Jean-Michel Homo
Membre

Hors ligne

Inscrit le: 24 Juin 2012
Messages: 33
Localisation: ROUEN
Masculin
Moto: Kawasaki W800
Proprio W800: Je possède une W800

MessagePosté le: Ven 24 Nov 2017 - 12:43    Sujet du message: cache fouilli injecteurs maison Répondre en citant

Oui, c'est vrai que le compromis est difficile à trouver entre esthétique et fonctionnalité (bien cacher ce fouillis).
Revenir en haut
Visiter le site web du posteur
Vroom
Modérateur

Hors ligne

Inscrit le: 10 Nov 2012
Messages: 2 431
Localisation: Ile de France
Masculin
Proprio W800: Je possède une W800

MessagePosté le: Ven 24 Nov 2017 - 12:56    Sujet du message: cache fouilli injecteurs maison Répondre en citant

Il y a aussi ma solution...elle est ce qu'elle est...
Voir...
http://w800.leforum.eu/t149-Cache-fouillis-injection.htm?q=cache&start=60
Et mes observations les pages précédentes concernant le montage...bonne lecture... Smile
Revenir en haut
Jean-Michel Homo
Membre

Hors ligne

Inscrit le: 24 Juin 2012
Messages: 33
Localisation: ROUEN
Masculin
Moto: Kawasaki W800
Proprio W800: Je possède une W800

MessagePosté le: Ven 24 Nov 2017 - 13:53    Sujet du message: cache fouilli injecteurs maison Répondre en citant

J'ai bien pensé à cette solution mais le cache fouillis d'origine à droite ne permet pas sa réversibilité car la pièce est asymétrique... Cette solution ne me convient pas.
Revenir en haut
Visiter le site web du posteur
Vroom
Modérateur

Hors ligne

Inscrit le: 10 Nov 2012
Messages: 2 431
Localisation: Ile de France
Masculin
Proprio W800: Je possède une W800

MessagePosté le: Ven 24 Nov 2017 - 16:58    Sujet du message: cache fouilli injecteurs maison Répondre en citant

J’avais bien compris mais peut-être que le kit de montage apporterai une meilleure symétrie
Revenir en haut
GéGé
Membre

Hors ligne

Inscrit le: 06 Fév 2017
Messages: 314
Localisation: Corse
Masculin
Moto: SR500,XS750,CB350,DT
Proprio W800: Je possède une W800

MessagePosté le: Jeu 30 Nov 2017 - 12:07    Sujet du message: cache fouilli injecteurs maison Répondre en citant

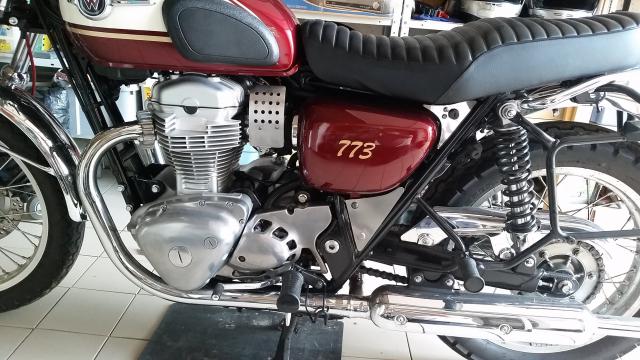

J'ai fait çà, certes ce n'est pas symétrique du tout ....
