MessagePosté le: Jeu 1 Fév 2018 - 18:41    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant



Bonjour à tous,

J'ai changé le bloc compteur d'origine de ma W800 par un compteur encastré dans le phare ; un Motogadget Motoscope Tiny.

Après un repérage minutieux des couleurs des fils et leurs fonctions, c'est relativement facile à faire.

Cependant j'ai plusieurs problèmes :

D'origine, il y a deux voyants pour les clignotants, un pour le gauche (fil vert d'origine) et un pour le droit (fil gris d'origine).
Sur le Tiny, il n'y a qu'un seul voyant.
Je pensais résoudre le problème en couplant les deux fils des 2 voyants (le vert avec le gris).
Mais alors les clignotants fonctionnent en feux de détresse.
Je précise bien que ce sont les fils des voyants que j'ai réuni et non les fils des clignotants.
Comment résoudre ce premier problème ?

Le compteur Tiny présente 4 témoins : le point mort, le plein phare, les clignotants et la pression d'huile.
Les branchements d'origines fonctionnent parfaitement avec ceux du Tiny, pas de problème de ce côté là (hormis les clignotants...).

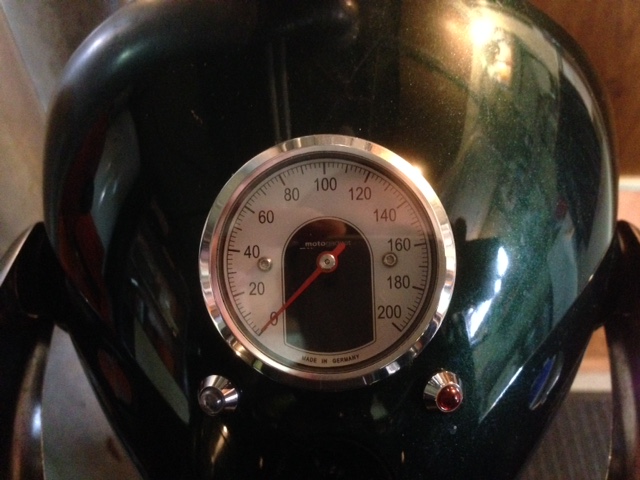

Comme vous pouvez le voir sur la photo, j'ai ajouté deux voyants : un blanc pour le niveau d'essence (à gauche) et un rouge pour le voyant FI (à droite).
J'ai tout d'abord monté les deux voyants en raccordant leurs + aux fils correspondant d'origine du bloc compteur W800 (fil jaune/noir pour le carburant et marron/rouge pour le FID)
et leurs - à une masse (celle des clignotants dans le phare). Ils ne s'allument pas lorsque je mets le contact.
J'ai raccordé les + des voyants au fil du contacteur + du compteur Tiny (fil marron) et les - aux contacteurs d'origines (fils jaune/noir et marron/rouge),
lorsque je tourne la clé de contact seul le voyant niveau essence (fil jaune/noir) s'allume, mais il ne s'éteint plus lorsque le moteur tourne, l'autre voyant, celui du FID ne s'allume jamais.
Aucun des 2 ne fonctionne donc.

Sur le schéma électrique de la W800, il y a écrit : Témoin indicateur FI(DEL) (-). Mais aussi : Témoin de feu de route (DEL) (+).

Je ne comprends pas ce que signifie (DEL) (-) ou (DEL) (+) ? Mon problème viendrait-il de là ?

A l'avance merci à ceux qui voudront bien se pencher sur mon problème.

Voir petite vidéo ci-dessous et schémas électriques des 2 compteurs :
Revenir en haut
Visiter le site web du posteur
Publicité






MessagePosté le: Jeu 1 Fév 2018 - 18:41    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Jean-Michel Homo
Membre

Hors ligne

Inscrit le: 24 Juin 2012
Messages: 48
Localisation: ROUEN
Masculin
Moto: Kawasaki W800
Proprio W800: Je possède une W800

MessagePosté le: Jeu 1 Fév 2018 - 19:57    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant

Pour les clignotants, je pense avoir trouvé la solution grâce au manuel en anglais, je ne disposais que de celui en allemand...
Il y a deux diodes avec le compteur, prévues pour les deux clignotants en un.
Revenir en haut
Visiter le site web du posteur
Jean-Michel Homo
Membre

Hors ligne

Inscrit le: 24 Juin 2012
Messages: 48
Localisation: ROUEN
Masculin
Moto: Kawasaki W800
Proprio W800: Je possède une W800

MessagePosté le: Jeu 1 Fév 2018 - 20:13    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant

C'est fait, le problème des clignotants est résolu grâce à deux diodes fournies.
Revenir en haut
Visiter le site web du posteur
Wizgah
Membre

Hors ligne

Inscrit le: 21 Mar 2015
Messages: 57
Localisation: Lozère
Masculin
Proprio W800: Je possède une W800

MessagePosté le: Jeu 1 Fév 2018 - 20:54    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant

Okay
J'ai une petite question (surement couillonne d'ailleurs) : Quand tu changes de compteur, tu perd le total kilométrique ou bien c'est une info qui vient de l'ECU?

Si ta moto a parcouru 12000 km avant changement de compteur, tu repars de 0 auquel tu dois ajouter 12000 ?

C'est super classe sinon Smile
Revenir en haut
Jean-Michel Homo
Membre

Hors ligne

Inscrit le: 24 Juin 2012
Messages: 48
Localisation: ROUEN
Masculin
Moto: Kawasaki W800
Proprio W800: Je possède une W800

MessagePosté le: Ven 2 Fév 2018 - 11:02    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant

Wizgah a écrit:
Okay
J'ai une petite question (surement couillonne d'ailleurs) : Quand tu changes de compteur, tu perd le total kilométrique ou bien c'est une info qui vient de l'ECU?

Si ta moto a parcouru 12000 km avant changement de compteur, tu repars de 0 auquel tu dois ajouter 12000 ?

C'est super classe sinon Smile


Ce compteur prévoit cela car La fonction "ODO" est programmable, j'ai donc reporté mon kilométrage.
Revenir en haut
Visiter le site web du posteur
Weeline
Modérateur

En ligne

Inscrit le: 15 Juil 2014
Messages: 1 269
Localisation: Chartreuse
Masculin
Moto: W650 et des épaves

MessagePosté le: Ven 2 Fév 2018 - 12:17    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant

Et quand tu vas la revendre l'acheteur pourra enlever des kilomètres pour faire croire à ses potes quelle est neuve Smile

Tu as gardé le phare d'origine ?


Pour rester jeune, je fais croire que ma moto est vieille.
Revenir en haut
Wizgah
Membre

Hors ligne

Inscrit le: 21 Mar 2015
Messages: 57
Localisation: Lozère
Masculin
Proprio W800: Je possède une W800

MessagePosté le: Ven 2 Fév 2018 - 12:54    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant

Jean-Michel Homo a écrit:


Ce compteur prévoit cela car La fonction "ODO" est programmable, j'ai donc reporté mon kilométrage.


Cool. C'est une question qui me taraude depuis un moment.

Weeline :


Very Happy
Revenir en haut
Jean-Michel Homo
Membre

Hors ligne

Inscrit le: 24 Juin 2012
Messages: 48
Localisation: ROUEN
Masculin
Moto: Kawasaki W800
Proprio W800: Je possède une W800

MessagePosté le: Ven 2 Fév 2018 - 14:06    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant

Oui c'est à double tranchant.
Revenir en haut
Visiter le site web du posteur
fano
Membre

Hors ligne

Inscrit le: 18 Déc 2017
Messages: 37
Localisation: Angers
Masculin
Moto: ZR 7,1200 bandit,130
Proprio W800: Je possède une W800

MessagePosté le: Sam 17 Fév 2018 - 21:57    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant

Jean-Michel Homo a écrit:


Bonjour à tous,

J'ai changé le bloc compteur d'origine de ma W800 par un compteur encastré dans le phare ; un Motogadget Motoscope Tiny.

Après un repérage minutieux des couleurs des fils et leurs fonctions, c'est relativement facile à faire.

Cependant j'ai plusieurs problèmes :

D'origine, il y a deux voyants pour les clignotants, un pour le gauche (fil vert d'origine) et un pour le droit (fil gris d'origine).
Sur le Tiny, il n'y a qu'un seul voyant.
Je pensais résoudre le problème en couplant les deux fils des 2 voyants (le vert avec le gris).
Mais alors les clignotants fonctionnent en feux de détresse.
Je précise bien que ce sont les fils des voyants que j'ai réuni et non les fils des clignotants.
Comment résoudre ce premier problème ?

Le compteur Tiny présente 4 témoins : le point mort, le plein phare, les clignotants et la pression d'huile.
Les branchements d'origines fonctionnent parfaitement avec ceux du Tiny, pas de problème de ce côté là (hormis les clignotants...).
Comme vous pouvez le voir sur la photo, j'ai ajouté deux voyants : un blanc pour le niveau d'essence (à gauche) et un rouge pour le voyant FI (à droite).
J'ai tout d'abord monté les deux voyants en raccordant leurs + aux fils correspondant d'origine du bloc compteur W800 (fil jaune/noir pour le carburant et marron/rouge pour le FID)
et leurs - à une masse (celle des clignotants dans le phare). Ils ne s'allument pas lorsque je mets le contact.
J'ai raccordé les + des voyants au fil du contacteur + du compteur Tiny (fil marron) et les - aux contacteurs d'origines (fils jaune/noir et marron/rouge),
lorsque je tourne la clé de contact seul le voyant niveau essence (fil jaune/noir) s'allume, mais il ne s'éteint plus lorsque le moteur tourne, l'autre voyant, celui du FID ne s'allume jamais.
Aucun des 2 ne fonctionne donc.

Sur le schéma électrique de la W800, il y a écrit : Témoin indicateur FI(DEL) (-). Mais aussi : Témoin de feu de route (DEL) (+).

Je ne comprends pas ce que signifie (DEL) (-) ou (DEL) (+) ? Mon problème viendrait-il de là ?

A l'avance merci à ceux qui voudront bien se pencher sur mon problème.

Voir petite vidéo ci-dessous et schémas électriques des 2 compteurs :


du coup a tu trouvé la soluce pour le témoin de réserve j'ai moi aussi un compteur daytona, et j'aurais voulu branché une led pour la réserve.
j'ai éssayé de la branché sous le réservoir directement sur la sorti mais cela ne fonctionne pas et je ne trouve pas le fil noir et jaune correspondant il y en a plusieurs.aurais tu la possibilités de m'envoyé une photo de ton branchement.


une étude a démontré que si tu ne bois pas,tu ne fûmes pas,tu ne te drogues pas,bah tu mourras quand même..!
Revenir en haut
Jean-Michel Homo
Membre

Hors ligne

Inscrit le: 24 Juin 2012
Messages: 48
Localisation: ROUEN
Masculin
Moto: Kawasaki W800
Proprio W800: Je possède une W800

MessagePosté le: Dim 18 Fév 2018 - 10:43    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant

Tous mes branchements sont effectués dans le phare, une photo ne te renseignera pas plus que les schémas joints à mon post.
Effectivement c'est bien le fil jaune/noir (arrivée compteur) qui correspond à la jauge. Le problème est que d'origine il n'y a pas que le témoin qui s'allume mais aussi un message via le display (écran led). Cela signifierait que dans le compteur même, des composants électroniques doivent jouer un rôle... D'où l'impossibilité de faire fonctionner seul un témoin "extérieur".
Revenir en haut
Visiter le site web du posteur
fano
Membre

Hors ligne

Inscrit le: 18 Déc 2017
Messages: 37
Localisation: Angers
Masculin
Moto: ZR 7,1200 bandit,130
Proprio W800: Je possède une W800

MessagePosté le: Dim 18 Fév 2018 - 12:51    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant

A ok merci jean mi pour les infos je vais abandonner l'idée du voyant donc Sad


une étude a démontré que si tu ne bois pas,tu ne fûmes pas,tu ne te drogues pas,bah tu mourras quand même..!
Revenir en haut
GAAAAAZ
Modérateur

Hors ligne

Inscrit le: 08 Avr 2014
Messages: 2 000
Localisation: TOULON
Masculin
Moto: XT500 650 Dominato
Proprio W800: Je possède une W800

MessagePosté le: Lun 26 Fév 2018 - 01:29    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant

Est ce que le del(-) ne serait pas une masse?
Autrement dit ne faut il pas raccorder le + de ton voyant à une phase et le (-) au fil jaune/noir du témoin d'essence où au marron/rouge du voyant FI.
Il est fréquent sur les motos que les différents témoins soient commandés par une masse afin d'éviter un court jus au niveau du capteur.


Ma W800
Revenir en haut
fano
Membre

Hors ligne

Inscrit le: 18 Déc 2017
Messages: 37
Localisation: Angers
Masculin
Moto: ZR 7,1200 bandit,130
Proprio W800: Je possède une W800

MessagePosté le: Lun 26 Fév 2018 - 08:23    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant

Salut gaaaaz,donc si je me branche directement sous la selle a la fiche qui va au compteur ça devrait fonctionner normalement.....le noir du voyant sur le jaune et noir de la fiche et le rouge a la masse de la moto?

Je ferais un essais.....


une étude a démontré que si tu ne bois pas,tu ne fûmes pas,tu ne te drogues pas,bah tu mourras quand même..!
Revenir en haut
GAAAAAZ
Modérateur

Hors ligne

Inscrit le: 08 Avr 2014
Messages: 2 000
Localisation: TOULON
Masculin
Moto: XT500 650 Dominato
Proprio W800: Je possède une W800

MessagePosté le: Lun 26 Fév 2018 - 09:47    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant

Non, je mettrais le rouge du voyant sur une phase, le (+) du code par exemple
Le noir du voyant sur le jaune et noir  du témoin d'essence.
Attention au risque de court circuit  Wink .


Ma W800
Revenir en haut
mickawa
Membre

Hors ligne

Inscrit le: 07 Jan 2015
Messages: 88
Localisation: Nord
Masculin
Moto: W800 bleu nocturne
Proprio W800: Je possède une W800

MessagePosté le: Lun 26 Fév 2018 - 18:53    Sujet du message: Problèmes montage d'un compteur Tiny et de 2 voyants Répondre en citant

@ GAAAAAZ si je peux me permettre le terme de phase n'est pas adéquate car utilisé en courant alternatif , phase / neutre et + , - en courant continu qui est lui polarisé pas comme l'alternatif Wink
